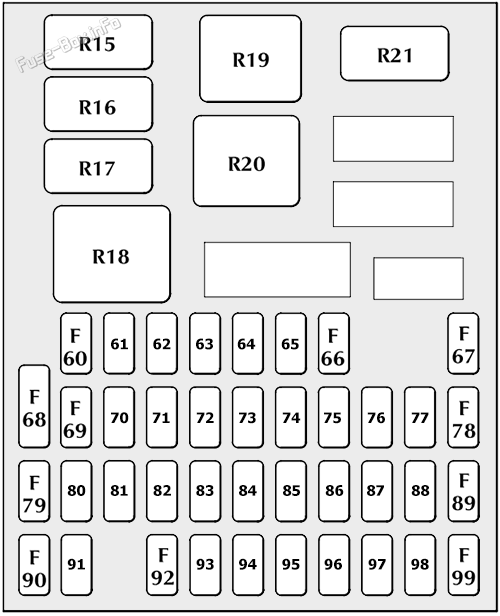

Kabin Sigorta Kutusu
| № | Amper | Devre / Açıklama |
|---|---|---|
| F60 | 20A | Sol elektrikli camlar |
| F61 | 20A | Sağ elektrikli camlar |
| F62 | 7.5A / 10A | Arka sis lambaları |
| F63 | 7.5A / 10A | Sağ ön park lambası, yan işaret lambaları, arka stop lambaları |
| F64 | 7.5A / 10A | Sol ön park lambası, yan işaret lambaları, arka stop lambaları |
| F65 | – | Kullanılmıyor |
| F66 | 30A | Sol koltuk elektrikli ayar düğmeleri ve ısıtma modülü |
| F67 | 5A | Batarya yedek siren, transit rölesi, HID/kısa far rölesi, yardımcı vakum pompası kontrolü |
| F68 | 15A | Çakmak soketi |
| F69 | 10A | Araç içi multimedya ünitesi, anten modülü, navigasyon modülü, VICS, tuner, sesli komut modülü, park yardım sistemi, Premium 1 sistem amplifikatörü, telefon ahizesi, telefon güç besleme modülü, Trafficmaster, gösterge paneli, PATS modülü |
| F70 | 30A | Sağ koltuk elektrikli ayar düğmeleri ve ısıtma modülü |
| F71 | 15A | VICS (Japonya), Trafficmaster, sesli komut modülü, telefon verici/alıcı, telefon ahizesi |
| F72 | 15A | Radyo ünitesi, CD çalar, navigasyon ECU, Jaguar teşhis konnektörü / OBD2 konnektörü |
| F73 | 15A | Sunroof ünitesi/modülü |
| F74 | 15A | Gösterge paneli, Premium ICE amplifikatör ünitesi |
| F75 | 7.5A / 10A | Aynaları katlama modülü, batarya yedek siren, klima ECU |
| F76 | – | Kullanılmıyor |
| F77 | 7.5A / 10A | 2001: Cam yıkama pompası, yağmur sensörü / 2002-2003: Sol ve sağ koltuk ısıtma modülleri |
| F78 | 5A | Telefon güç beslemesi, VEMS |
| F79 | 10A | Geri vites lambaları, geri vites anahtarı, park yardım sistemi (geri), otomatik kararan ayna, gösterge paneli |
| F80 | 7.5A / 10A | Park kilidi, ısıtma anahtarı, OBD2, fan rölesi |
| F81 | 20A | Yakıt pompası |
| F82 | 10A / 20A | Manuel şanzıman geri vites lambaları, değişken direksiyon desteği, alternatör, TCM |
| F83 | 10A | 2001: Sol ve sağ koltuk ısıtma modülleri |
| F84 | 5A | Gösterge paneli, ped ışığı, koltuk ağırlık sensörü |
| F85 | 7.5A / 10A | Sağ uzun far |
| F86 | 7.5A / 10A | Sol uzun far |
| F87 | 15A | Ön sis farları, ana far anahtarı |
| F88 | – | Kullanılmıyor |
| F89 | – | Kullanılmıyor |
| F90 | 7.5A / 15A | Stop lambaları, hız sabitleyici |
| F91 | 10A | Sunroof, otomatik kararan ayna, sol ve sağ elektrikli camlar, elektrikli aynalar |
| F92 | 10A | Manuel şanzıman hız sabitleyici anahtarı, ateşleme bobinleri, otomatik şanzıman döner anahtarı |
| F93 | 30A | Ön cam silecekleri |
| F94 | 20A | HID modülü |
| F95 | 10A | Hava yastığı kontrol modülü |
| F96 | 7.5A / 10A | ABS modülü |
| F97 | 7.5A / 10A | Torpido gözü lambası, gösterge paneli aydınlatması, plaka lambaları |
| F98 | 10A | Ayna ısıtıcıları |
| F99 | 10A | Ayak aydınlatmaları, bagaj aydınlatması, kapı altı aydınlatmaları, makyaj aynası lambaları, iç aydınlatmalar, klima kontrol ünitesi, tavan konsolu ünitesi |
Röleler:
| Röle No | Devre / Açıklama |
|---|---|
| R15 | Uzun far / ön sis farı rölesi |
| R16 | Kullanılmıyor |
| R17 | Geri vites lambaları rölesi |
| R18 | Ateşleme rölesi |
| R19 | Arka cam rezistansı rölesi |
| R20 | Fan rölesi |
| R21 | Akü tasarruf rölesi |
Motor Sigorta Kutusu
| № | Amper | Devre / Açıklama |
|---|---|---|
| F1 | 20A | Kısa far, Yüksek Yoğunluklu Deşarj (HID) far rölesi |
| F2 | 50A | Ateşleme rölesi beslemesi |
| F3 | 60A | ABS |
| F4 | 30A | Arka cam rezistansı rölesi, ısıtmalı aynalar |
| F5 | 30A | Yardımcı vakum pompası, şanzıman kontrol modülü |
| F6 | 30A | Isıtıcı fan rölesi |
| F7 | 50A | Yolcu bölmesi sigorta kutusuna güç beslemesi |
| F8 | 80A | Fan modülü |
| F9 | 50A | Motor yönetim sistemi güç rölesi, far yıkama |
| F10 | 20A | Far yıkama rölesi |
| F11 | – | Kullanılmıyor |
| F12 | – | Kullanılmıyor |
| F13 | 30A | Ön cam rezistansı (sağ taraf) |
| F14 | – | Kullanılmıyor |
| F15 | 30A | Ön cam rezistansı (sol taraf) |
| F16 | 20A | Sol kısa far, gündüz farı (DTRL), otomatik farlar |
| F17 | 20A | Sağ kısa far, HID farlar |
| F18 | 15A | Cam yıkama pompası, yağmur sensörü |
| F19 | – | Kullanılmıyor |
| F20 | 5A | Navigasyon ekranı |
| F21 | 15A | Ana aydınlatma (park lambaları) |
| F22 | 20A | Aksesuar rölesi |
| F23 | 10A | Klima kompresörü kavrama rölesi |
| F24 | 15A | Kapı kilidi güç beslemesi |
| F25 | 15A | Sinyaller (GEM) |
| F26 | 15A | Korna rölesi |
| F27 | 10A | Şanzıman kontrol modülü, transit rölesi |
| F28 | 30A | Kontak anahtarı |
| F29 | 30A | Marş motoru rölesi |
| F30 | 30A | Aksesuar prizleri |
| F31 | 10A | Motor yönetim rölesi bobini |
| F32 | 5A | Motor yönetim kontrolü |
| F33 | 20A | Gaz kelebeği motoru rölesi |
| F34 | – | Kullanılmıyor |
| F35 | – | EMS rölesi diyotu |
| F36 | 10A | Buhar geri dönüşüm valfi, buhar kapama valfi, hava akış ölçer, gaz kelebeği motor rölesi, far yıkama rölesi bobini, klima rölesi bobini |
| F37 | 15A | Motor yönetim sistemi, fan hız kontrolörü, hız kontrolörü |
| F38 | 30A | Oksijen sensörü ısıtıcıları A |
| F39 | 5A | Değişken emme manifoldu valfleri |
| F40 | 15A | Otomatik şanzıman kontrol modülü |
| F41 | 10A | Enjektörler |
| F42 | 30A | Oksijen sensörü ısıtıcıları B |
Röleler:
| Röle No | Devre / Açıklama |
|---|---|
| R1 | Ön cam silecekleri |
| R2 | Ön cam rezistansı |
| R3 | Korna |
| R4 | Aksesuarlar |
| R5 | Far yıkama |
| R6 | Klima kompresörü kavraması |
| R7 | Motor yönetim sistemi |
| R8 | Şanzıman kontrol modülü |
| R9 | Kısa far / HID |
| R10 | Marş motoru |
| R11 | Gaz kelebeği motoru |
